产品详情
主要特点：
◆ 超大发射功率
◆ 超高接收灵敏度
◆ 超小体积
性能指标：
输出功率：19dBm。
接收灵敏度：-115dBm.
工作频率：315MHz-915MHz.
工作电压：2-3.6V.
接收电流：18.5mA。
发射电流：37mA.
调制方式：ASK/FSK。
最大谐波： -38dBc。
传输速率：最大100kbps。
天线阻抗：50欧姆。
功能特点：
超低耗关机模式 前同步信号检测
数字接收信号强度指示(RSSI) 64 字节收发数据寄存器（FIFO）
定时唤醒功能 低电能检测
天线自动匹配及双向开关控制 温度感应和 8 位模数转换器
可配置数据包结构 集成稳压器
跳频功能 上电复位功能
内置晶体调整功能
性能参数：
| 最小值 | 典型值 | 最大值 | 单位 | 条件 | |
| 工作电压范围 | 2 | 3.3 | 3.6 | V | |
| 工作温度范围 | -20 | 60 | ℃ | ||
| 接收电流 | 18.5 | mA | |||
| 发射电流 | 37 | mA | @19dBm | ||
| 发射功率范围 | 1 | 20 | dBm | ||
| 接收灵敏度 | -115 | dBm |
应用：
◇ 遥控器 ◇ 远程抄表
◇ 传感器网络 ◇ 无线PC外围设备
◇ 标签读写器 ◇ 轮胎气压监测
◇ 个人数据记录 ◇ 玩具控制
◇ 家庭自动化遥测 ◇ 健康监测
◇ 工业控制 ◇ 家庭自动化遥测

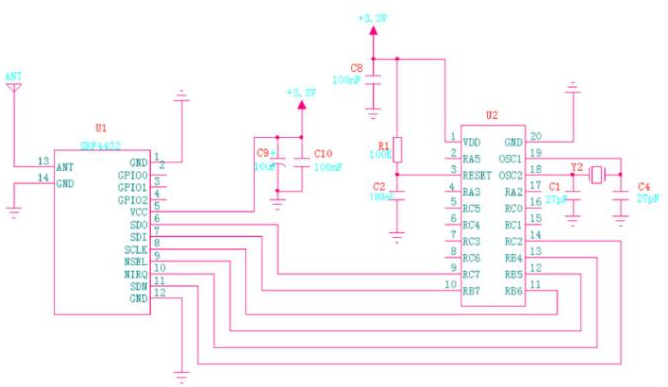

典型电路：

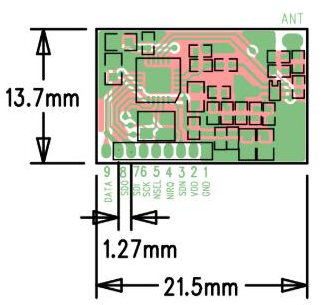

模块封装：
脚位定义：
| 脚位编号 | 引脚定义 | 描述 |
| 1 | GND | 接电源地 |
| 2 | VDD | 接电源正极3.3V |
| 3 | SDN | 关断输入引脚。 0 - VDD V 数字输入。 SDN=应在除关机模式下，所有的模式 0。当 SDN=1 的芯片将被彻底关闭和寄存器的内容将丢失 |
| 4 | NIRQ | 中断输出引脚 |
| 5 | NSEL | 串行时钟输入引脚 0～VDD v,数值输入，这个引脚为 4 线串行数据总线提供选择/使能功能，这个信号也用于表示突发读、写模式。 |
| 6 | SCK | 串行时钟输入。 0 - VDD V 数字输入。该引脚提供了 4 线串行数据时钟功能 |
| 7 | SDI | 串行数据输入。 0 - VDD V 数字输入。该引脚为 4 线串行数据串行数据流总线。 |
| 8 | SDO | 0 - VDD V 数字输出，提供了对内部控制寄存器的串行回读功能 |
| 9 | DATA | 数据脚 |
