ASK无线发射模块RA56典型设计：宽电压、小体积、大功率
主要特点：
◆ 超大发射功率；
◆ 超小体积；
◆ TDH0056A静态时完全不耗电，所以最适宜电池供电的设备。TDH0056适宜交流供电的设备。
性能指标：
| 单位 | TDH0056 | TDH0056A | ||
| 输出功率 | dBm | 17 | 21@12V | |
| 14@6V | ||||
| 工作频率 | MHz | 315/433.92 | 315/433.92 | |
| 工作电压 | V | 5 | 6月12日 | |
| 工作电流 | mA | 60 | 40@12V | |
| 18@6V | ||||
| 静态电流 | mA | 50 | 0 | |
| 调制方式 | ASK | ASK | ||
| 传输速率 | Bps | 4.8 | 4.8 | |
| 频率偏差 | KHz | 150 | 150 | |
| 工作温度 | ℃ | -40至+85 | -40至+85 | |
| 天线阻抗 | 欧姆 | 50 | 50 |

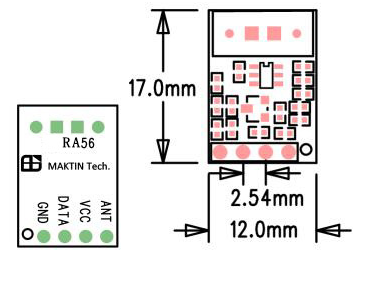

脚位说明：
| ANT | GND | DATA | VCC |
| 接天线。注意天线尽量展开并远离金属体。 | 电源负极。地。 | 数据输入。 | 电源正极 |
| 导线天线直径：0.6-1.0mm，直线长：315对应23cm，433对应17cm。 | |||
| 也可以用弹簧天线或PCB天线。 |
| 订货型号： | 工作频率 |
| RA56-315 | 315MHz |
| RA56-433 | 433.92MHz |
| RA56A-315 | 315MHz |
| RA56A-433 | 433.92MHz |
备注：本资料和图片仅供参考，因产品技术性能等参数会测试升级，以最终出货产品为准。
